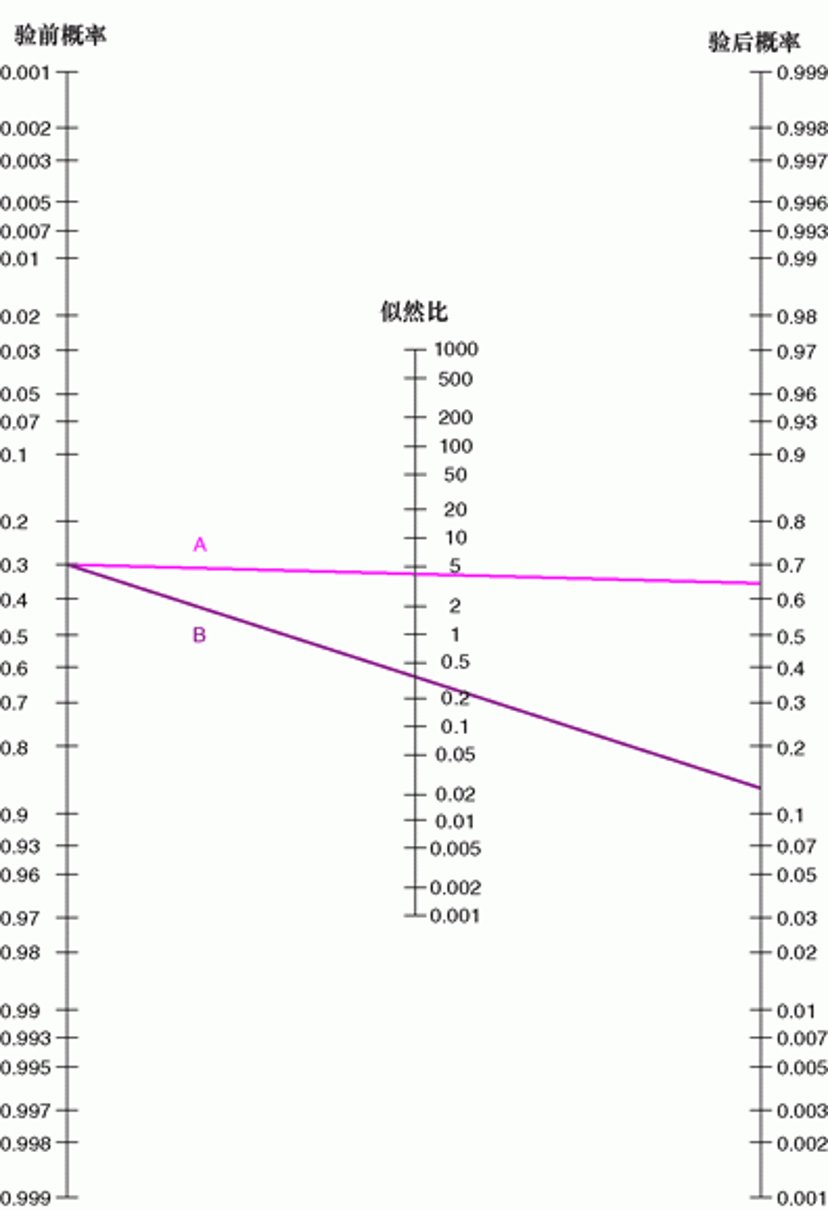

Fagan列线图
图中的示例线是使用表 假设尿路感染患病率为30%的1000名女性队列中假设白细胞酯酶试验结果的分布 中尿路感染试验的数据绘制的。连线A代表阳性检查结果，从0.3的验前概率开始穿过4.73的LR+，到达略微< 0.7的验后值，与计算得出的概率0.67相似。连线B代表阴性检查结果，从0.3的验前概率开始穿过0.34的LR-，到达略微> 0.1的验后值，与计算得出的概率13%相似。
LR+ =阳性结果似然比；LR- =阴性结果似然比。
Adapted from Fagan TJ.Letter: Nomogram for Bayes theorem.New England Journal of Medicine 293:257, 1975.
