在超声检查中,信号发生器与转换器相结合。信号发生器中的压电晶体将电转换成高频声波,这些高频声波被送入组织中。组织散射、反射和吸收不同程度的声波。反射回来的声波(回声)被转换成电信号。计算机分析信号,并在屏幕上显示一个解剖图像。
超声检查是便携式的,应用广泛,相对便宜,和安全。使用无辐射。
超声的用途
超声可以识别浅表生长物和异物(例如,甲状腺,乳房,睾丸,四肢,一些淋巴结)。 对更深的结构,其他组织和密度(例如,骨,气体)可以干扰图像。
超声常用于评估以下内容:
泌尿道: 例如,在肾脏区分囊肿(通常是良性)和坚实的肿块(常常为恶性),或检测梗阻,例如在肾脏,输尿管或膀胱结石或其它结构异常(参加 泌尿生殖系统影像学检查:超声检查 超声检查 影像学检查常用于肾脏和泌尿外科疾病病人评估。 腹部平片用于检测尿道支架的位置、观察肾脏结石的位置和生长。然而,对于 尿石症的初步诊断,普通x射线比CT更不敏感,特异性更低,缺乏解剖学细节,因此它们不是首选的研究。 注射水溶性造影剂后X线摄片能凸显肾脏和尿路集合系统。 现广泛使用非离子性等渗造影剂(如欧乃派克、碘必乐),它们较之以前的高渗造影剂副作用更少,但还是有发生急性肾损伤的危险(... Common.TooltipReadMore )
肌肉骨骼: 评估肌肉,肌腱和神经。
超声检查也可用于指导活检取样和放置静脉导管。
超声有时在体内完成,在内窥镜或血管导管前端装一个小探头。
超声检查的变化
超声信息可以通过几种形式显示。
A型超声
这种显示模式是最简单的;信号以峰值的形式被记录下来。显示图像的垂直轴(Y轴)表示回声振幅,横轴(X轴)表示患者的深度或距离。
这种类型的超声成像主要用于眼科扫描。
B型超声(灰阶)
这种模式是最常用的诊断成像;信号显示为一个二维的解剖图像。

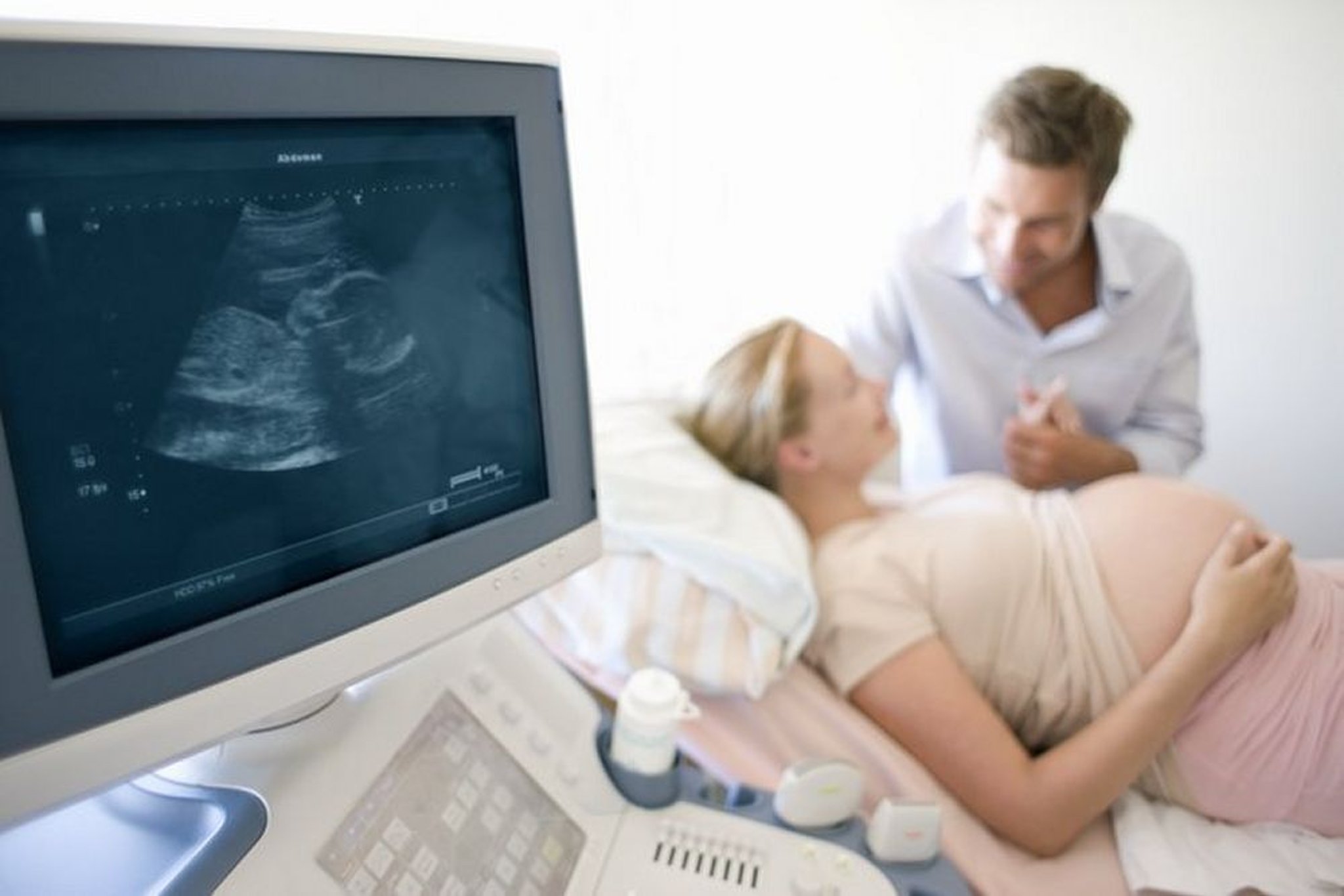

B超通常用于评估发育中的胎儿,并评估器官,包括肝,脾,肾,甲状腺,睾丸,乳房,子宫,卵巢,以及前列腺。
B超成像的速度足够快,可以显示实时的运动,例如心脏跳动或血管搏动。实时动态显像可以提供解剖和功能信息。
M型超声
这种模式用于显示运动的结构成像;运动的结构反射的信号被转换成沿一垂直轴的连续的波形。
M型超声主要用于评估胎儿心跳,在心脏成像中特别用于瓣膜病变的评价。
多普勒超声
这种类型的超声用于评估血流。多普勒超声使用多普勒效应(反射离运动物体的声频的变化)。移动的物体为血液中的红细胞。
通过分析声波频率的变化来确定血流的方向和速度:
如果反射波的频率低于发射波,说明血流方向背离传感器。
如果反射波的频率高于发射波,说明血流方向朝向传感器。
频率的变化的幅度与血流速度成正比。
反射的声波频率的变化被转换成图像显示血流方向和速度。
多普勒超声也用于
评估肿瘤和器官的血管
评估心脏功能(例如,作为超声心动图)
检测血管闭塞和狭窄
检测血管内血凝块(例如,深静脉血栓)
频谱多普勒超声 显示血流信息,以垂直轴上速度和在水平轴上的时间图像显示。如果多普勒角(超声波束的方向与血流方向之间的角度)能被确定,可以测量特定的速度。速度测量和频谱多普勒追踪的外观可以提示血管狭窄的严重性。
双多普勒超声结合了光谱超声的图像显示技术和B型超声波成像的双重优点。

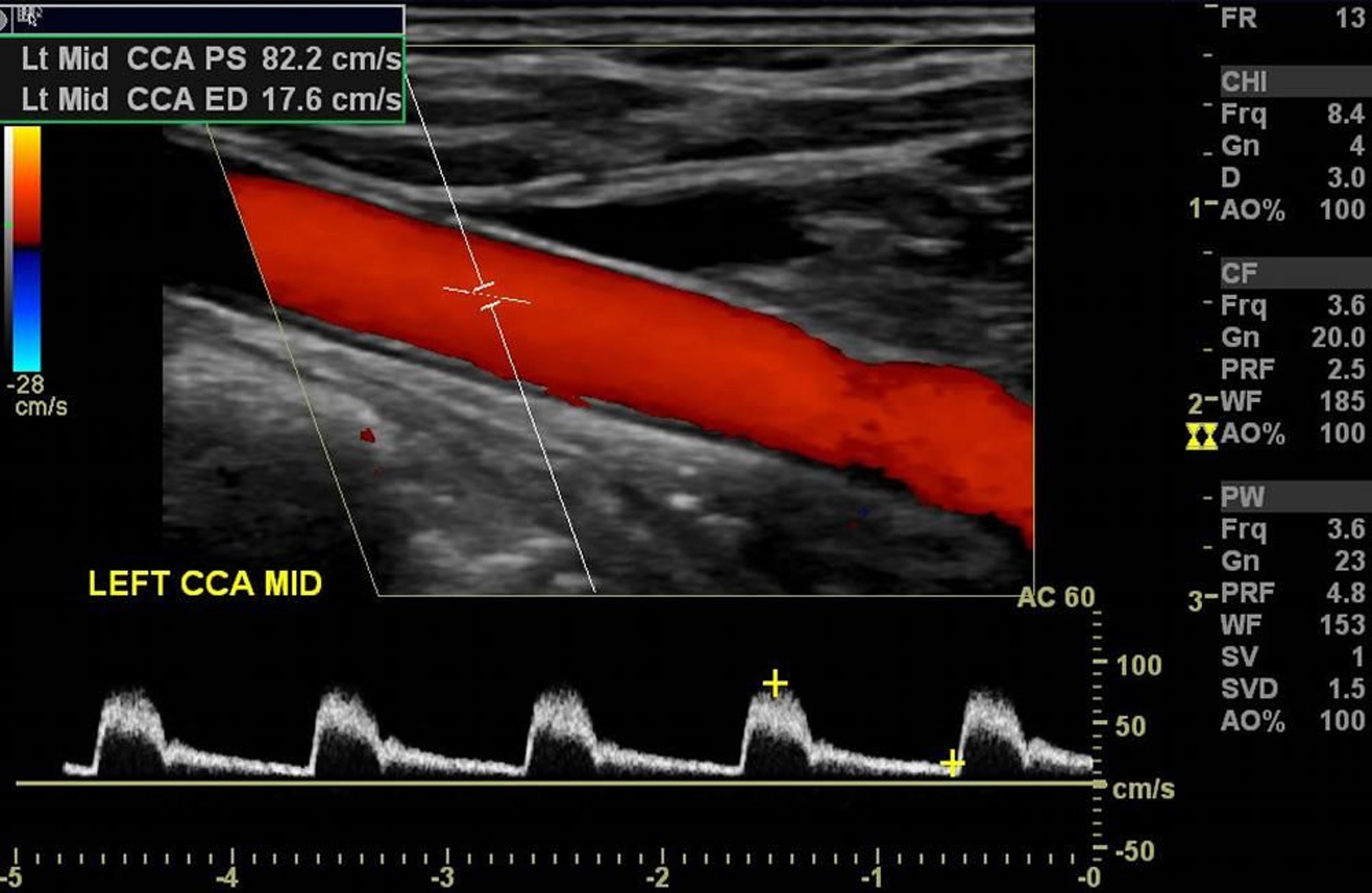

彩色多普勒超声 将多普勒血流信息转换成血流的彩色图象;它显示在一个灰阶解剖超声图像上。 血流方向由颜色深浅显示(例如,红色血流朝向探头,蓝色血流背离探头)。 平均血流速度是由颜色的亮度显示(例如,明亮的红色代表朝向探头的高速血流;暗的蓝色代表背离探头的低速血流)。
超声的缺点
图像的质量取决于操作者的技术。
对于超重的患者,要获得清晰图像在技术上存在困难。
超声波不能通过骨骼或气体,因此超声检查很难获取这些图像。
